کلید مینیاتوری هیمل HDB3W چیست؟

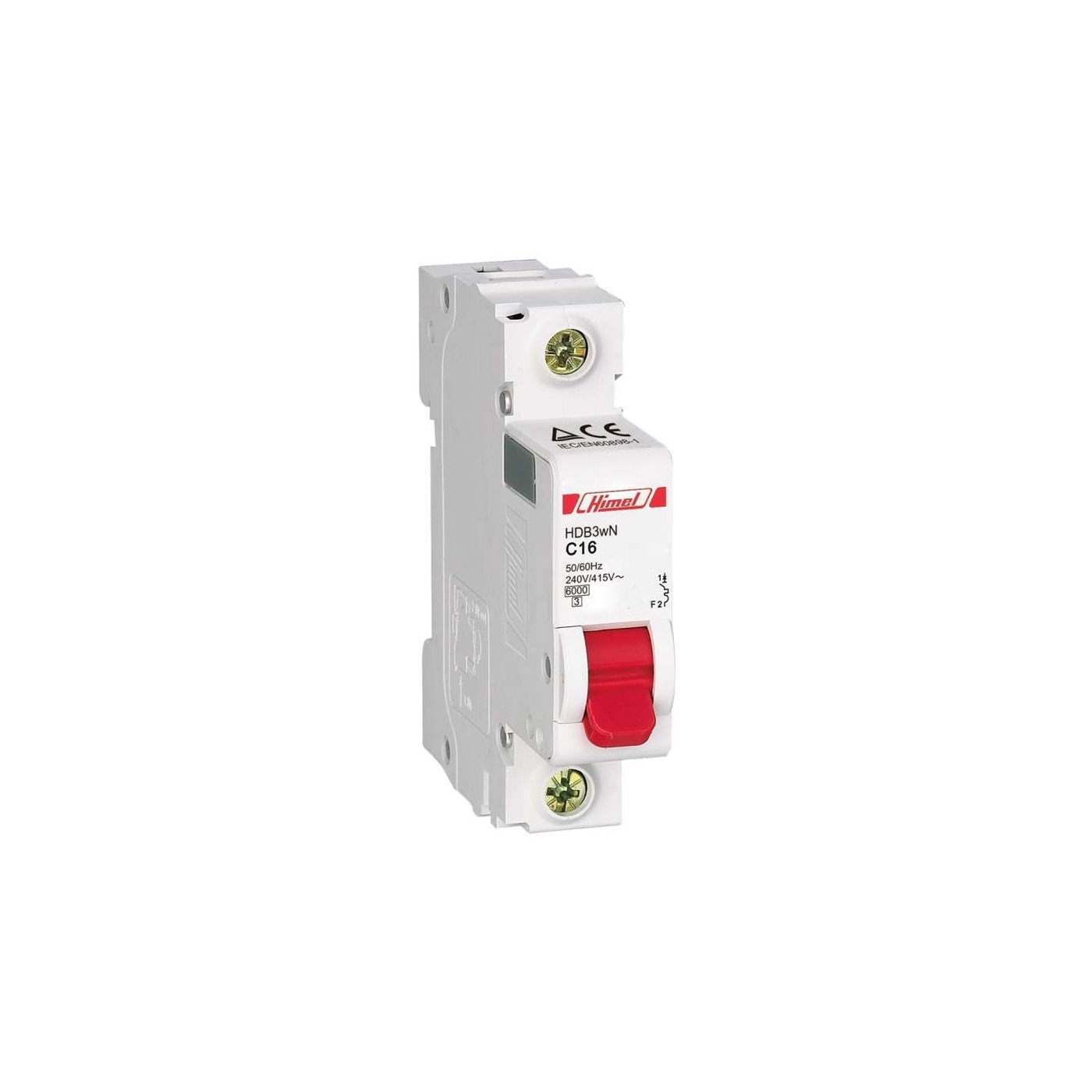

کلید مینیاتوری هیمل HDB3W تکپل ۱۶ آمپر تیپ C یک تجهیز حفاظتی برای مدارهای تک‌فاز است. این مدل یک پل دارد، جریان نامی آن ۱۶ آمپر است و منحنی قطع C برای مدارهایی انتخاب می‌شود که هنگام راه‌اندازی جریان لحظه‌ای متوسط دارند. کلید در برابر اضافه‌بار و اتصال کوتاه از سیم‌کشی و تجهیزات پایین‌دست محافظت می‌کند و در تابلوهای توزیع، مدارهای روشنایی، پریزها و برخی مصرف‌کننده‌های کوچک کاربرد دارد. قیمت این صفحه بر اساس فهرست ریالی و با نمایش تومان درج شده است.
چه کسانی به این کلید نیاز دارند؟
برق‌کاران، سازندگان تابلو، مدیران تأسیسات و مصرف‌کنندگانی که به حفاظت یک مدار تک‌فاز نیاز دارند می‌توانند HDB3W را بررسی کنند. تیپ C در زمان وصل موتورهای کوچک، فن، پمپ سبک یا منابع تغذیه جریان هجومی را بهتر از تیپ B تحمل می‌کند؛ با این حال انتخاب منحنی قطع باید با نوع بار و سطح اتصال کوتاه محل هماهنگ باشد. اگر مدار بار بسیار حساس یا جریان راه‌اندازی بالایی دارد، پیش از انتخاب با تکنسین برق مشورت کنید و هرگز آمپراژ کلید را فقط برای جلوگیری از قطع شدن افزایش ندهید.
مشخصات و سازگاری
این محصول از سری HDB3W، تکپل، تیپ C و ۱۶ آمپر است. پیش از نصب، ولتاژ شبکه، سطح مقطع سیم، ظرفیت تابلو و جریان واقعی بار را کنترل کنید. کلید تکپل برای قطع هادی فاز مدار تک‌فاز به کار می‌رود و طراحی تابلو باید مطابق مقررات محلی و نقشه مدار انجام شود. برای مدارهای چندفاز یا نیاز به قطع هم‌زمان چند هادی، مدل‌های مناسب همان کاربرد را انتخاب کنید. این کلید جایگزین حفاظت جان، ارت یا کلید اصلی پروژه نیست و هماهنگی آن با سایر تجهیزات حفاظتی اهمیت دارد.
نکات نصب و استفاده
نصب باید توسط برق‌کار مجاز انجام شود. مدار را از منبع جدا کنید، نبود ولتاژ را با ابزار مناسب بیازمایید و سپس سیم ورودی و خروجی را در ترمینال‌های مربوط قرار دهید. سیم را تا اندازه مناسب لخت کنید و از سفتی استاندارد پیچ ترمینال مطمئن شوید؛ شل بودن اتصال می‌تواند باعث داغی و خطای عملکرد شود. پس از نصب، عملکرد اهرم، نشانه‌گذاری مدار و هماهنگی سیم با ۱۶ آمپر را بررسی کنید. کلید را در محیط خشک و داخل تابلو با فضای کافی نصب کنید. اگر کلید به‌طور تکراری قطع می‌کند، علت اضافه‌بار یا اتصال کوتاه را پیدا کنید و از قفل کردن یا دور زدن آن خودداری نمایید.
چرا از ایرانیان دیزل بخریم؟
ایرانیان دیزل مدل دقیق HDB3WN1C16، نوع تکپل، منحنی C و جریان ۱۶ آمپر را شفاف ارائه می‌کند تا خرید برای تابلوکار و مصرف‌کننده قابل پیگیری باشد. می‌توانید پیش از سفارش درباره سازگاری کلید با مدار خود سؤال کنید و SKU درج‌شده را با کالا و فاکتور تطبیق دهید. قیمت فهرست ۶,۳۳۶,۰۰۰ ریال است و با توجه به convention فروشگاه، مبلغ ۶۳۳,۶۰۰ تومان نمایش داده می‌شود. مشخصات نهایی نصب باید با نقشه تابلو و الزامات ایمنی پروژه تطبیق داده شود.
پرسش‌های متداول
تیپ C یعنی چه؟ منحنی C برای بارهایی است که جریان راه‌اندازی متوسط دارند و زمان قطع آن مطابق مشخصات حفاظتی کلید انتخاب می‌شود.
آیا این مدل برای موتور بزرگ مناسب است؟ خیر؛ این کلید ۱۶ آمپر تکپل است و موتور باید از نظر جریان و جریان راه‌اندازی با مدار هماهنگ باشد.
آیا کلید مینیاتوری جایگزین محافظ جان است؟ خیر، وظیفه آن حفاظت در برابر اضافه‌بار و اتصال کوتاه است و برای حفاظت نشتی جریان باید تجهیز مناسب جداگانه در نظر گرفته شود.
