توضیحات
کنتاکتور قدرت 500 آمپر هیوندای HGC500 برای قطع و وصل بارهای بسیار بزرگ صنعتی ساخته شده است: موتورهای چندصد کیلوواتی، فیدرهای بزرگ و بانک‌های خازنی پرقدرت. در لیست قیمت هیوندای این مدل با مشخصات «500A – 250KW، دسته AC3، دو کنتاکت کمکی باز و بسته» آمده است.
توان و جریان در ولتاژهای مختلف
| ولتاژ | AC3 (kW / A) | AC4 (kW / A) |
|---|---|---|
| 200–240V | 140 / 500 | 90 / 350 |
| 380–440V | 250 / 500 | 175 / 350 |
| 500–550V | 300 / 426 | – |
| 660–690V | 335 / 360 | – |
| 1000V | 275 / 192 | – |
جریان حرارتی AC1 این کنتاکتور 550 آمپر است. ولتاژ عایقی و ولتاژ کاری هر دو 1000 ولت و ولتاژ ضربه 8 کیلوولت است.
عمر کاری
کاتالوگ هیوندای عمر مکانیکی HGC500 را 5,000,000 بار و عمر الکتریکی در دسته AC3 را 500,000 بار اعلام کرده است. در دسته AC4 عمر الکتریکی 30,000 بار است؛ بنابراین برای کاربردهایی با قطع و وصل مکرر یا ترمز معکوس، این عدد باید در طراحی لحاظ شود.
بارهای ترانسفورماتور و خازن
- ترانسفورماتور سه فاز: 90kVA در 220V و 180kVA در 440V
- ترانسفورماتور تکفاز: 55kVA در 220V و 110kVA در 440V
- خازن سه فاز: 115kVAR در 220V و 230kVAR در 440V
این اعداد طبق کاتالوگ برای حالتی است که جریان هجومی ترانسفورماتور کمتر از 30 برابر جریان نامی باشد. برای خازن‌ها هم پیشنهاد می‌شود بخش اصلاح ضریب توان را ببینید.
ابعاد و نصب
ابعاد HGC500 برابر 163 × 243 × 203 میلی‌متر (عرض × ارتفاع × عمق) و مشترک با HGC300 و HGC400 است. نصب فقط به صورت پیچی است. کنتاکت کمکی استاندارد 2NO+2NC در کنار بدنه قرار دارد و طبق کاتالوگ امکان افزودن 2NO+2NC دیگر وجود دارد.
بوبین
عنوان جدول کنتاکتورها در لیست قیمت هیوندای، بوبین مدل‌های 115 تا 800 آمپر را 100 تا 240 ولت AC و 110 تا 220 ولت DC اعلام کرده است، اما ستون ولتاژ بوبین برای ردیف 500 آمپر عدد 220V AC را نشان می‌دهد. پیش از سفارش، ولتاژ بوبین کالا را از روی پلاک تأیید کنید.
مقایسه با مدل‌های هم‌اندازه
سه مدل HGC300، HGC400 و HGC500 بدنه یکسان دارند. در 380 تا 440 ولت و دسته AC3، HGC300 برای 160 کیلووات، HGC400 برای 220 کیلووات و HGC500 برای 250 کیلووات تعیین شده است. جریان حرارتی AC1 این سه مدل به ترتیب 400، 500 و 550 آمپر است. تفاوت دیگر، عمر الکتریکی AC3 است که در HGC300 و HGC400 یک میلیون بار و در HGC500 پانصد هزار بار است.
نکات انتخاب و بهره‌برداری
- جریان پلاک موتور در ولتاژ شبکه را با جریان AC3 جدول بالا مقایسه کنید؛ در 380 تا 440 ولت این عدد 500 آمپر است.
- اگر کاربرد شامل قطع و وصل‌های بسیار مکرر یا ترمز معکوس است، عمر الکتریکی AC4 را مبنا قرار دهید.
- وزن و ابعاد این کنتاکتور قابل توجه است؛ صفحه نصب تابلو و فاصله‌های عایقی باید برای آن مناسب باشد.
- برای حفاظت اضافه‌بار موتور، رله حرارتی هم‌اندازه را پیش‌بینی کنید.
کجا استفاده می‌شود؟
این کنتاکتور در تابلوهای برق اصلی کارخانه‌ها، ایستگاه‌های پمپاژ و تأسیسات بزرگ کاربرد دارد. برای حفاظت بالادست جریان‌های بالا معمولاً از کلید کامپکت بزرگ یا کلید هوایی مانند کلید هوایی 1600 آمپر زیمنس استفاده می‌شود.

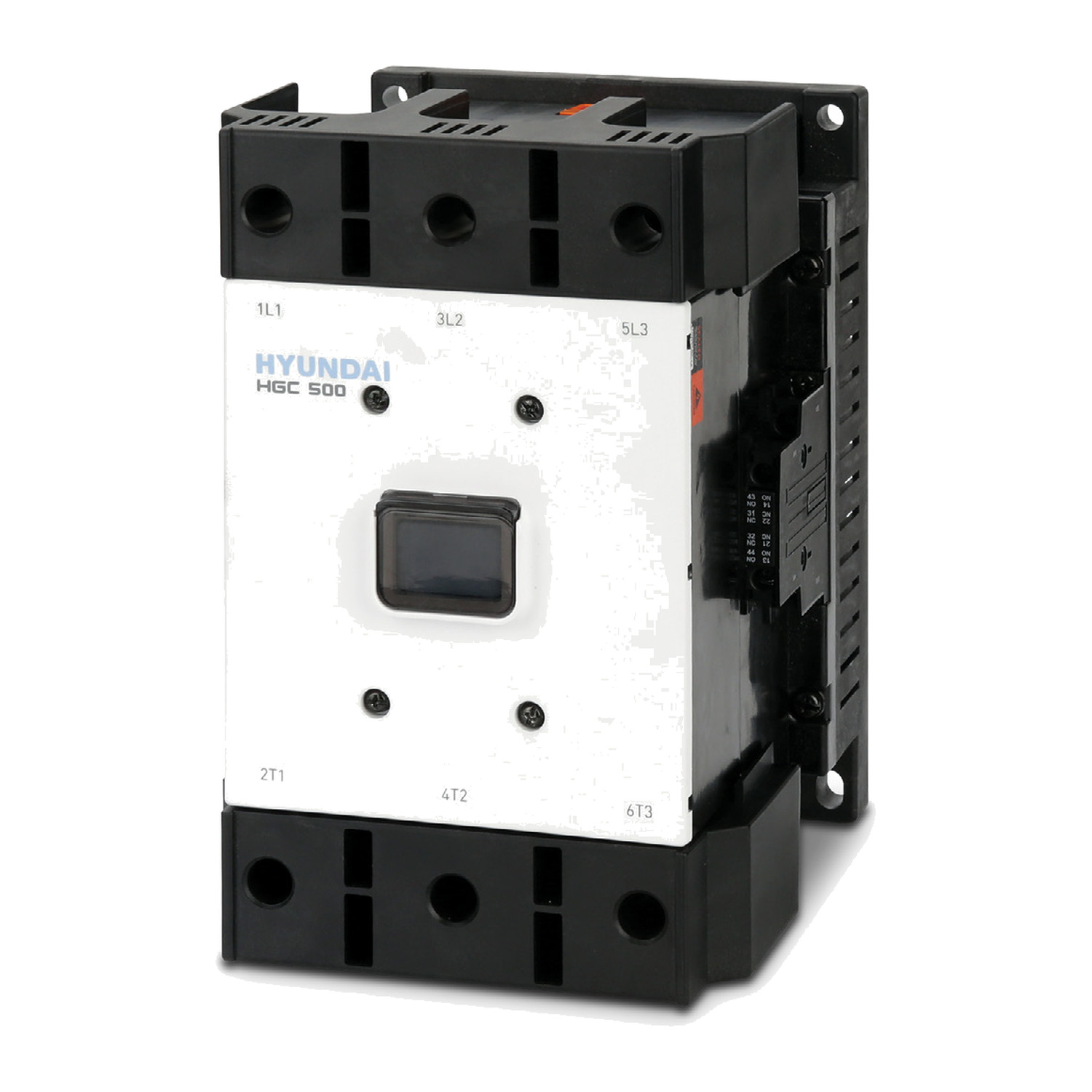

تصویر محصول تصویر رسمی HGC500 از کاتالوگ هیوندای است.
