در تابلوهای بزرگ فشار ضعیف معمولاً تا حدود 630 تا 800 آمپر از کلید کامپکت و از آن بالاتر از کلید هوایی (ACB) استفاده می‌شود. کلید اتوماتیک 630 آمپر هیوندای از سری HGM630 در همین مرز قرار دارد: جثه‌ای بسیار کوچک‌تر از ACB دارد و در عین حال با تنظیم حرارتی، حفاظت اضافه‌بار را با بار واقعی مدار هماهنگ می‌کند.
لیست قیمت هیوندای این کلید را با مشخصات «قابل تنظیم حرارتی، غیرقابل تنظیم مغناطیسی، 630 آمپر، سه پل، 45KA در 380/415V AC» معرفی کرده است. در کاتالوگ HGM، قدرت قطع 45kA در فریم 630 آمپر مربوط به سطح قطع E است؛ پس مدل منطبق HGM630E است (حرف E استنتاجی است).
قدرت قطع 45 کیلوآمپر یعنی چه؟
سه عدد در برگه مشخصات کلیدهای کامپکت مهم‌اند و این مدل هر سه را در کاتالوگ رسمی دارد:
Icu – قدرت قطع نهایی
بیشترین جریان اتصال کوتاهی که کلید می‌تواند قطع کند: 45kA در 380 و 415 ولت، 38kA در 440/460 ولت و 25kA در 480/500 ولت.
Ics – قدرت قطع سرویس
برای این کلید برابر 100% Icu است؛ یعنی پس از قطع جریان اتصال کوتاه در سطح Icu نیز کلید باید قابلیت ادامه کار داشته باشد.
Icm – قدرت وصل
بیشترین جریان پیکی که کلید هنگام وصل روی خطا تحمل می‌کند: 95kA پیک در 380/415 ولت.
جدول مشخصات
| برند و سری | هیوندای – HGM630 (فریم 630AF) |
|---|---|
| جریان نامی / پل | 630 آمپر / سه پل |
| ولتاژ کاری لیست | 380/415V AC |
| Ui / Uimp | 1000V / 8kV |
| قطع لحظه‌ای | ثابت، 10 × In |
| ابعاد سه پل | 210 × 280 × 110 میلی‌متر |
| وزن سه پل | حدود 9.5 کیلوگرم |
| عمر مکانیکی / الکتریکی | 2,500 / 500 بار |
| استاندارد | IEC 60947-2 |
تنظیم جریان حفاظت حرارتی
شاسی Ir در فریم‌های 400 تا 800 آمپر هیوندای سه پله دارد: 0.63، 0.8 و 1.0 برابر In. برای کلید 630 آمپر یعنی حدود 397، 504 و 630 آمپر. این محدوده باز باعث می‌شود یک کلید هم برای ورودی تابلوهای حدود 400 آمپر و هم برای بار کامل 630 آمپر قابل استفاده باشد.
لوازم جانبی و روش‌های اتصال
کاتالوگ هیوندای برای فریم 630 آمپر اتصال جلو با پیچ ترمینال یا شینه رابط، اتصال از پشت با کابل افقی یا عمودی و نسخه پلاگین برای تابلوهای سوئیچ‌گیر را معرفی کرده است. لوازم جانبی داخلی شامل کنتاکت کمکی، کنتاکت آلارم، بوبین شنت و بوبین افت ولتاژ است و لوازم خارجی شامل دسته گردان، موتور عملگر برای قطع و وصل از راه دور، اینترلاک مکانیکی بین دو کلید، قفل دسته، ترمینال قفسه‌ای، درپوش ترمینال و جداکننده عایقی می‌شود. این لوازم همراه کلید نیستند و باید جداگانه انتخاب شوند.
کاربردها و انتخاب جایگزین
این کلید معمولاً به عنوان کلید اصلی تابلوهای توزیع، خروجی ترانسفورماتورهای متوسط و خروجی ژنراتورهای چندصد کیلوولت‌آمپری استفاده می‌شود. اگر جریان مدار از محدوده کلیدهای کامپکت بالاتر رود، کلید هوایی 1600 آمپر زیمنس نمونه‌ای از کلیدهای هوایی موجود در فروشگاه است. برای انتقال بار بین شبکه و ژنراتور هم تابلوهای چنج اور کاربرد دارند. سایر قطعات را در دسته قطعات برق صنعتی ببینید.

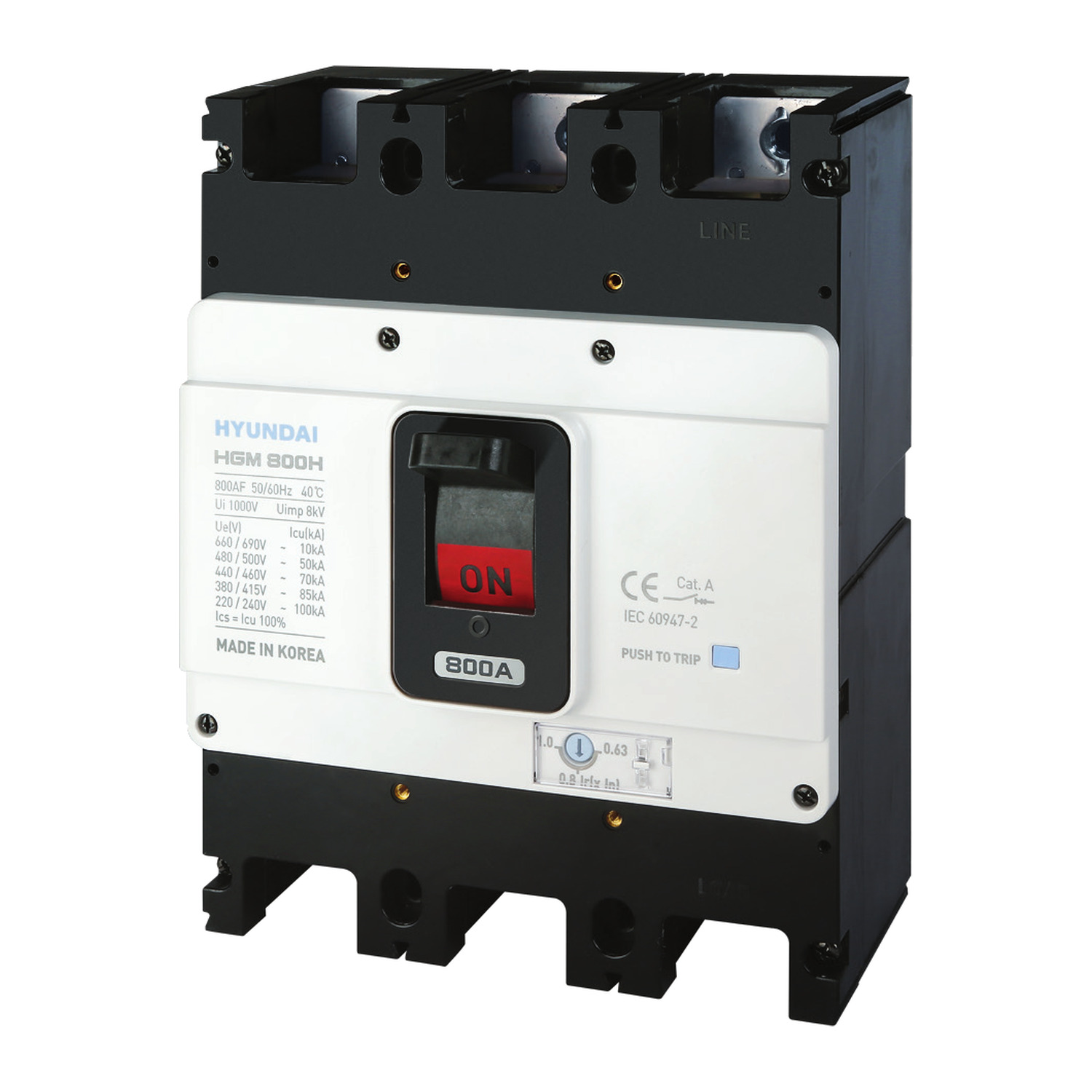

تصویر محصول رندر رسمی فریم 630/800 آمپر HGM از کاتالوگ هیوندای است و با تصویر کلید 800 آمپر همین سری مشترک است؛ بدنه هر دو جریان یکسان است و برچسب تصویر مربوط به مدل 800 آمپر است.
