توضیحات
کلید حرارتی هیوندای HMMS32K که در بازار ایران به نام «کلید حرارتی» یا «راه‌انداز دستی موتور» شناخته می‌شود، در یک بدنه کوچک چند وظیفه را با هم انجام می‌دهد: قطع و وصل دستی موتور، حفاظت اضافه‌بار، حفاظت اتصال کوتاه و حفاظت قطع فاز. این کالا نسخه با محدوده تنظیم 24 تا 32 آمپر است؛ بالاترین رنج سری HMMS32K.
سه حفاظت در یک کلید
حفاظت اضافه‌بار
جریان حفاظت با شاسی روی جلوی کلید بین 24 تا 32 آمپر تنظیم می‌شود. این مقدار را باید روی جریان نامی پلاک موتور گذاشت. جبران دمایی بین 20- تا 60+ درجه سانتی‌گراد انجام می‌شود.
حفاظت اتصال کوتاه
رهاساز لحظه‌ای مغناطیسی روی حداکثر 13 برابر Ie عمل می‌کند.
حفاظت قطع فاز
کاتالوگ هیوندای حفاظت قطع فاز و دکمه تست را جزو قابلیت‌های این مدل آورده است.
قدرت قطع رنج 24 تا 32 آمپر
| ولتاژ | Icu | Ics |
|---|---|---|
| 220 / 230 / 240V | 50kA | 40kA |
| 400 / 415V | 10kA | 5kA |
| 440 / 460V | 6kA | 3kA |
| 500 / 525V | 4kA | 3kA |
| 600 / 690V | 3kA | 2.25kA |
عدد 10KA در لیست قیمت هیوندای برای همین رنج و در ولتاژ 400/415 ولت است.
مشخصات عمومی
- نوع عملکرد: شستی (Start/Stop)
- تعداد پل: 3
- ولتاژ کاری: تا 690V AC؛ Ui = 690V؛ Uimp = 6kV
- دسته کاری: Cat. A طبق IEC 60947-2 و AC3 طبق IEC 60947-4
- عمر الکتریکی / مکانیکی: حداقل 100,000 / 100,000 بار
- حداکثر تعداد عملکرد در ساعت: 25
- ابعاد (ارتفاع × عمق × عرض): 89 × 78.2 × 44.5 میلی‌متر؛ وزن 0.25 کیلوگرم
- نصب: روی ریل DIN (35 × 7.5 میلی‌متر)، عمودی یا افقی
- حداکثر سطح مقطع ترمینال: 10 میلی‌متر مربع؛ گشتاور 2.5 نیوتن‌متر
- لوازم جانبی قابل افزودن: AUX، AXT، SHT، UVT و جعبه (Enclosure)
نحوه تنظیم
پس از نصب، شاسی تنظیم را با پیچ‌گوشتی روی جریان نامی موتور بچرخانید؛ درجه‌بندی شاسی در این رنج 24، 28 و 32 آمپر را نشان می‌دهد. سپس با شستی مشکی START کلید را وصل و با شستی نارنجی STOP قطع کنید. دکمه Test برای بررسی عملکرد مکانیزم قطع است. اگر کلید به دلیل اضافه‌بار قطع کرد، پیش از وصل مجدد علت را بررسی کنید و اجازه دهید عنصر حرارتی خنک شود.
لوازم جانبی به چه کاری می‌آیند؟
کنتاکت کمکی (AUX) وضعیت وصل یا قطع کلید را به PLC یا چراغ سیگنال می‌فرستد و کنتاکت آلارم برای اعلام قطع ناشی از خطا استفاده می‌شود. بوبین شنت (SHT) امکان قطع کلید از راه دور، مثلاً با شستی اضطراری، را فراهم می‌کند و بوبین افت ولتاژ (UVT) هنگام قطع برق، کلید را باز می‌کند تا پس از بازگشت برق، موتور خودبه‌خود روشن نشود.
پرسش‌های متداول
تفاوت آن با کلید کامپکت 32 آمپر چیست؟
کلید کامپکت 32 آمپر هیوندای برای حفاظت فیدر و کابل طراحی شده و جریان آن ثابت است. HMMS32K مخصوص موتور است، تنظیم دقیق جریان و حفاظت قطع فاز دارد و روی ریل DIN نصب می‌شود.
آیا برای راه‌اندازی نرم کافی است؟
خیر؛ این کلید موتور را مستقیم راه‌اندازی می‌کند. برای کاهش جریان راه‌اندازی از سافت استارتر استفاده کنید.
برای موتورهای کوچک‌تر هم رنج دارد؟
بله؛ سری HMMS32K در لیست قیمت هیوندای از 0.1–0.16 آمپر تا 24–32 آمپر رنج دارد. برای حفاظت مدار فرمان کنار آن هم می‌توانید از مینیاتوری سه پل هیمل HDB3W استفاده کنید.

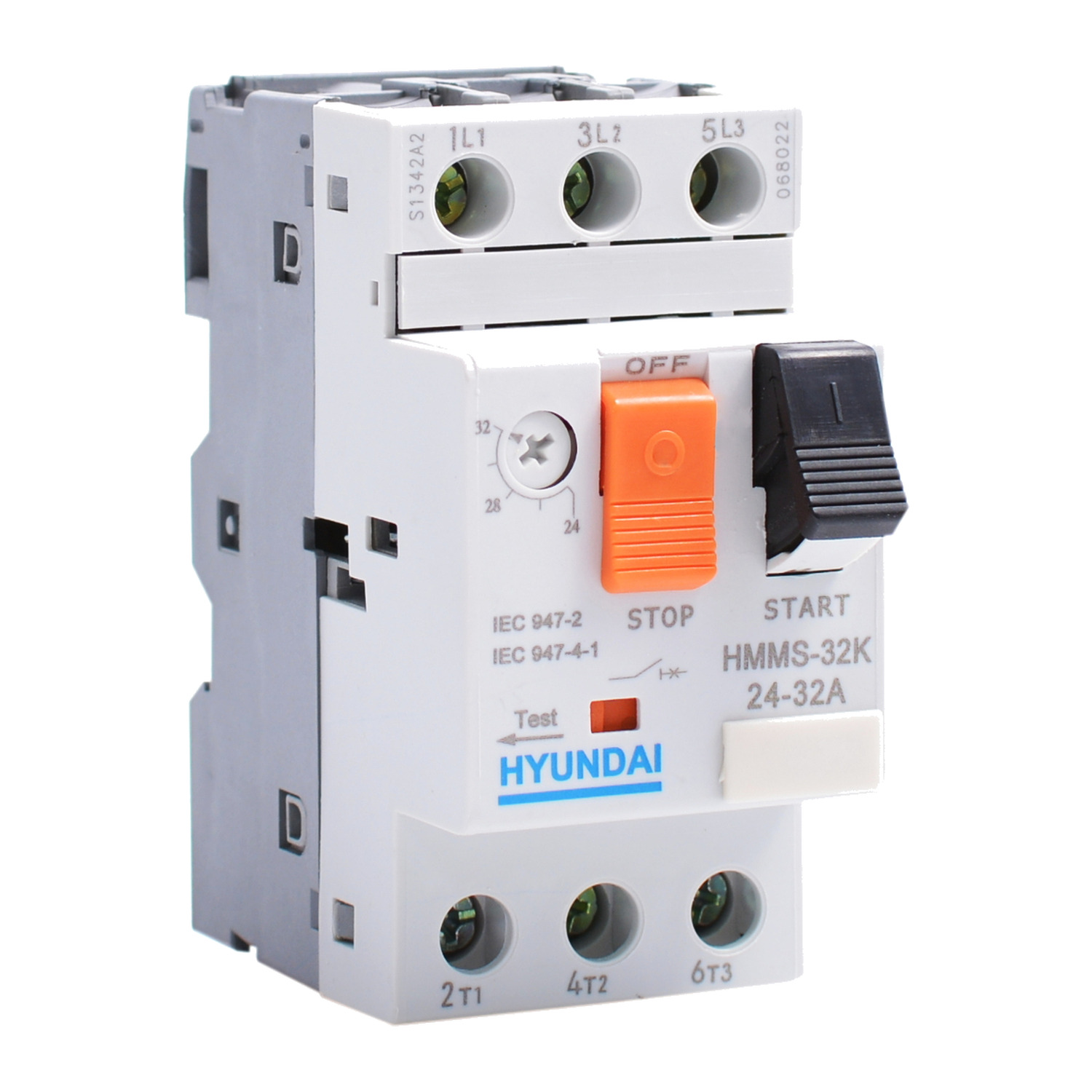

تصویر محصول عکس واقعی HMMS-32K با رنج 24-32A است.
