توضیحات
فرض کنید ورودی یک تابلو توزیع حدود 220 تا 240 آمپر بار دارد و سطح اتصال کوتاه محل نصب هم بالاست. کلید 250 آمپر ثابت در این حالت حفاظت اضافه‌بار را کمی بالاتر از بار واقعی نگه می‌دارد. کلید اتوماتیک هیوندای HGM250 در نسخه قابل تنظیم حرارتی دقیقاً برای همین وضعیت طراحی شده است: جریان حفاظت را می‌توان روی 200، 225 یا 250 آمپر گذاشت.
این کلید اتوماتیک 250 آمپر هیوندای در لیست قیمت با عنوان کلید کامپکت حرارتی–مغناطیسی «قابل تنظیم حرارتی و غیرقابل تنظیم مغناطیسی»، سه پل، 250 آمپر و قدرت قطع 55kA در 380/415V AC آمده است. در کاتالوگ HGM، قدرت قطع 55kA در فریم 250 آمپر متعلق به سطح قطع L است؛ بنابراین مدل دقیق به احتمال زیاد HGM250L است.
مشخصات اصلی
- برند: هیوندای – HD Hyundai Electric، کره جنوبی
- سری: HGM250، فریم 250AF
- جریان نامی: 250 آمپر – سه پل
- تنظیم حرارتی: 0.8 – 0.9 – 1.0 × In (برابر 200 / 225 / 250 آمپر)
- قطع لحظه‌ای مغناطیسی: ثابت، 10 × In
- Icu: 55kA در 380 و 415 ولت؛ Ics برابر 100% Icu
- Icm (قدرت وصل اتصال کوتاه) در 380V: 121kA پیک
- Ui = 1000V، Ue تا 690V، Uimp = 8kV
- استاندارد: IEC 60947-2
- ابعاد سه پل: 105 × 165 × 68 میلی‌متر، وزن حدود 1.3 کیلوگرم
- عمر مکانیکی 25,000 و الکتریکی 10,000 بار
نکات انتخاب کلید 250 آمپر
- جریان واقعی بار را بسنجید. اگر بار بین 200 تا 250 آمپر است، مدل قابل تنظیم این امکان را می‌دهد که حفاظت را به بار واقعی نزدیک کنید.
- سطح اتصال کوتاه محل نصب را بدانید. قدرت قطع کلید باید از جریان اتصال کوتاه احتمالی محل نصب بیشتر باشد. 55kA برای اغلب تابلوهای توزیع فشار ضعیف حاشیه خوبی ایجاد می‌کند.
- سطح مقطع کابل را هماهنگ کنید. کاهش Ir به 0.8 یا 0.9 مفید است وقتی کابل یا شینه برای 250 آمپر کامل در نظر گرفته نشده باشد.
- نوع اتصال را مشخص کنید. کاتالوگ برای این فریم اتصال جلو (پیچ ترمینال)، اتصال از پشت و نسخه پلاگین برای تابلو را معرفی کرده است.
یک نکته دیگر: در فریم 250 آمپر هیوندای، جریان‌های نامی 100، 125، 150، 160، 175، 200، 225 و 250 آمپر وجود دارد؛ یعنی اگر بار شما کمتر از 200 آمپر است، بهتر است جریان نامی پایین‌تری از همین فریم انتخاب کنید تا اینکه شاسی کلید 250 آمپر را تا حد پایین تنظیم کنید.
لوازم جانبی قابل نصب
طبق جدول انتخاب هیوندای، روی HGM250 می‌توان کنتاکت کمکی و آلارم، بوبین شنت و افت ولتاژ، دسته گردان، موتور عملگر، اینترلاک مکانیکی، قفل دسته، ترمینال قفسه‌ای، درپوش ترمینال و شینه رابط نصب کرد. این لوازم همراه کلید نیستند و جداگانه سفارش داده می‌شوند.
جایگاه در سبد کلیدهای هیوندای
اگر حفاظت ثابت کافی است، مدل 225 آمپر غیرقابل تنظیم هیوندای گزینه‌ای اقتصادی‌تر است. کلید 250 آمپر قابل تنظیم بیشتر در ورودی تابلوهای فرعی و در تابلو چنج اور ژنراتور به کار می‌رود، جایی که جریان شبکه و ژنراتور هر دو باید حفاظت شوند. سایر مدل‌ها را در دسته کلیدهای اتوماتیک ببینید.

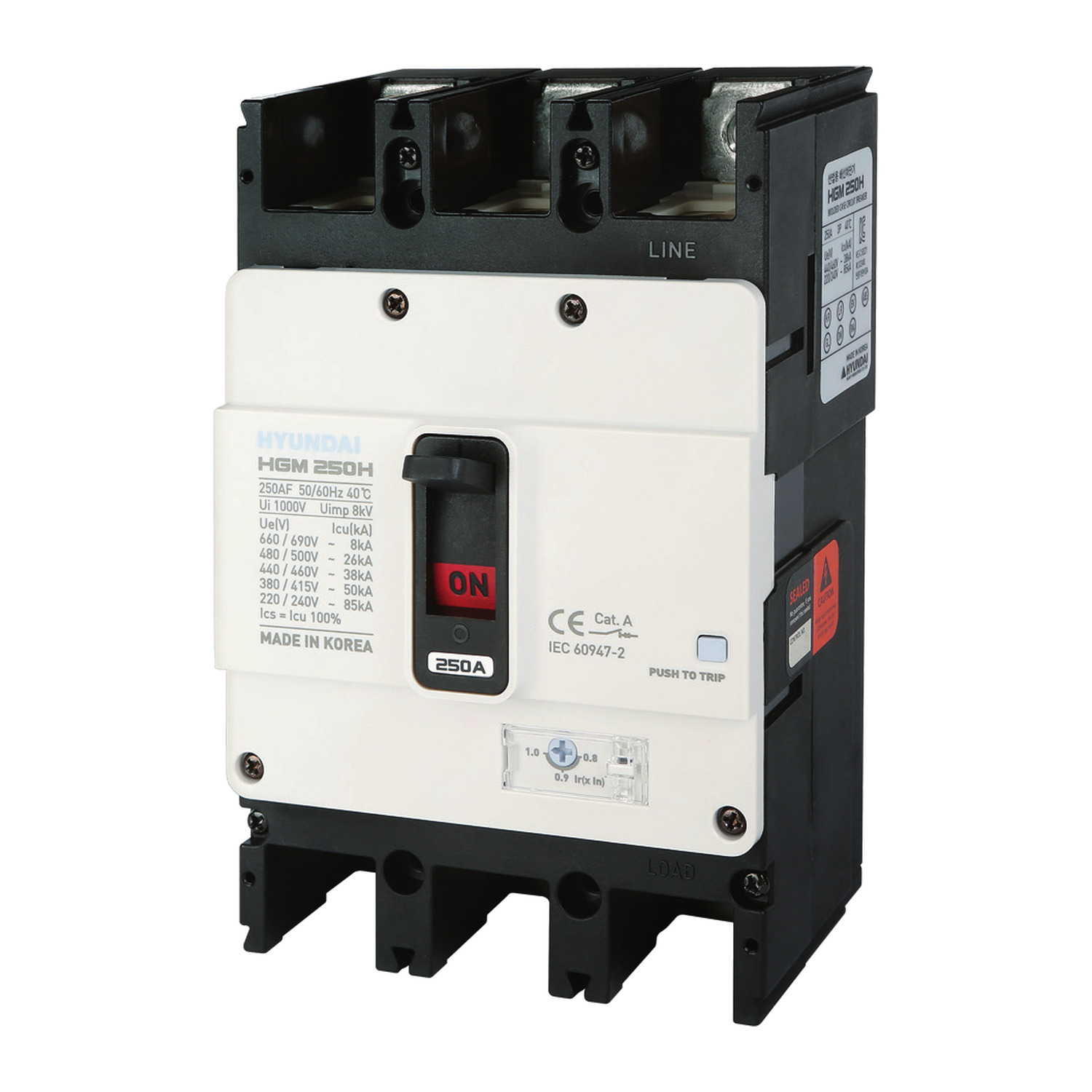

تصویر محصول، رندر رسمی فریم HGM250 از کاتالوگ هیوندای است. برچسب روی تصویر مربوط به نسخه H همان فریم است و شکل ظاهری بدنه و شاسی تنظیم در هر دو یکسان است.
