توضیحات
کدام رنج HMMS80K را انتخاب کنیم؟
سری HMMS80K هیوندای برای موتورهای بزرگ‌تر از محدوده HMMS32K طراحی شده و در لیست قیمت هیوندای سه رنج دارد:
| رنج تنظیم | قدرت قطع در 400/415V (طبق لیست) |
|---|---|
| 25 – 40A | 50kA |
| 40 – 63A | 50kA |
| 56 – 80A | 15kA |
این کالا رنج 40 تا 63 آمپر است؛ رنجی که هم جریان بالایی را پوشش می‌دهد و هم قدرت قطع 50 کیلوآمپر را در 400 ولت حفظ می‌کند.
درباره این کلید
کلید حرارتی هیوندای HMMS80K یک راه‌انداز دستی موتور (Manual Motor Starter) سه پل با شستی استارت و استاپ است. با یک دستگاه می‌توان موتور را روشن و خاموش کرد و آن را در برابر اضافه‌بار و اتصال کوتاه محافظت کرد. شاسی تنظیم جریان روی جلوی کلید با درجه‌بندی 40، 44، 52، 60 و 63 آمپر قرار دارد و طبق کاتالوگ، حفاظت قطع فاز و دکمه تست هم دارد.
قدرت قطع رنج 40–63 آمپر در ولتاژهای مختلف
- 220 تا 240 ولت: Icu = 100kA، Ics = 100kA
- 400 / 415 ولت: Icu = 50kA، Ics = 25kA
- 440 / 460 ولت: Icu = 50kA، Ics = 25kA
- 500 / 525 ولت: Icu = 10kA، Ics = 5kA
- 600 / 690 ولت: Icu = 5kA، Ics = 3kA
مشخصات فنی
- جریان نامی فریم: 25 تا 80 آمپر؛ رنج این کالا 40–63A
- ولتاژ کاری تا 690V AC، فرکانس 50/60Hz، Ui = 690V، Uimp = 6kV
- دسته کاری: Cat. A (IEC 60947-2) و AC3 (IEC 60947-4)
- رهاساز لحظه‌ای: حداکثر 13 × Ie
- عمر الکتریکی / مکانیکی: حداقل 30,000 / 50,000 بار
- حداکثر 25 عملکرد در ساعت
- جبران دمایی: 20- تا 60+ درجه سانتی‌گراد
- ترمینال تا 25 میلی‌متر مربع؛ گشتاور 4.5 نیوتن‌متر
- ابعاد (ارتفاع × عمق × عرض): 120 × 113 × 61.2 میلی‌متر؛ وزن 0.682 کیلوگرم
- نصب روی ریل DIN (35 × 7.5 میلی‌متر)، عمودی یا افقی
- لوازم جانبی: کنتاکت کمکی (AUX)
کاربردهای رایج
رنج 40 تا 63 آمپر معمولاً برای موتورهای سه فاز متوسط استفاده می‌شود؛ مانند پمپ‌های آب و آتش‌نشانی، فن‌های بزرگ تهویه، کمپرسورها و نوار نقاله‌ها. چون کلید روی ریل DIN نصب می‌شود و شستی‌های آن روی جلو قرار دارد، در تابلوهای کنترل موتور می‌توان آن را مستقیماً پشت درب تابلو یا داخل جعبه مستقل قرار داد. کنتاکت کمکی AUX هم برای ارسال وضعیت کلید به سیستم کنترل یا چراغ سیگنال قابل افزودن است.

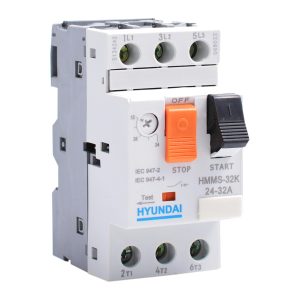

مقایسه با HMMS32K
HMMS32K تا 32 آمپر را پوشش می‌دهد، عرض 44.5 میلی‌متر دارد و لوازم جانبی بیشتری مثل بوبین شنت و افت ولتاژ می‌پذیرد. HMMS80K بزرگ‌تر و سنگین‌تر است، ترمینال‌های بزرگ‌تری برای کابل‌های ضخیم‌تر دارد و تا 80 آمپر می‌رسد؛ در مقابل، عمر مکانیکی و الکتریکی کمتری دارد و فقط کنتاکت کمکی برای آن پیش‌بینی شده است.
انتخاب درست
شاسی را روی جریان نامی پلاک موتور تنظیم کنید و مطمئن شوید جریان اتصال کوتاه محل نصب از قدرت قطع کلید در ولتاژ شبکه بیشتر نیست. اگر موتور به کنترل سرعت نیاز دارد، اینورترها جایگزین مناسب‌تری هستند. برای حفاظت فیدر با جریان ثابت هم کلید کامپکت 40 آمپر هیوندای در فروشگاه وجود دارد. سایر محصولات در قطعات برق صنعتی قرار دارند.

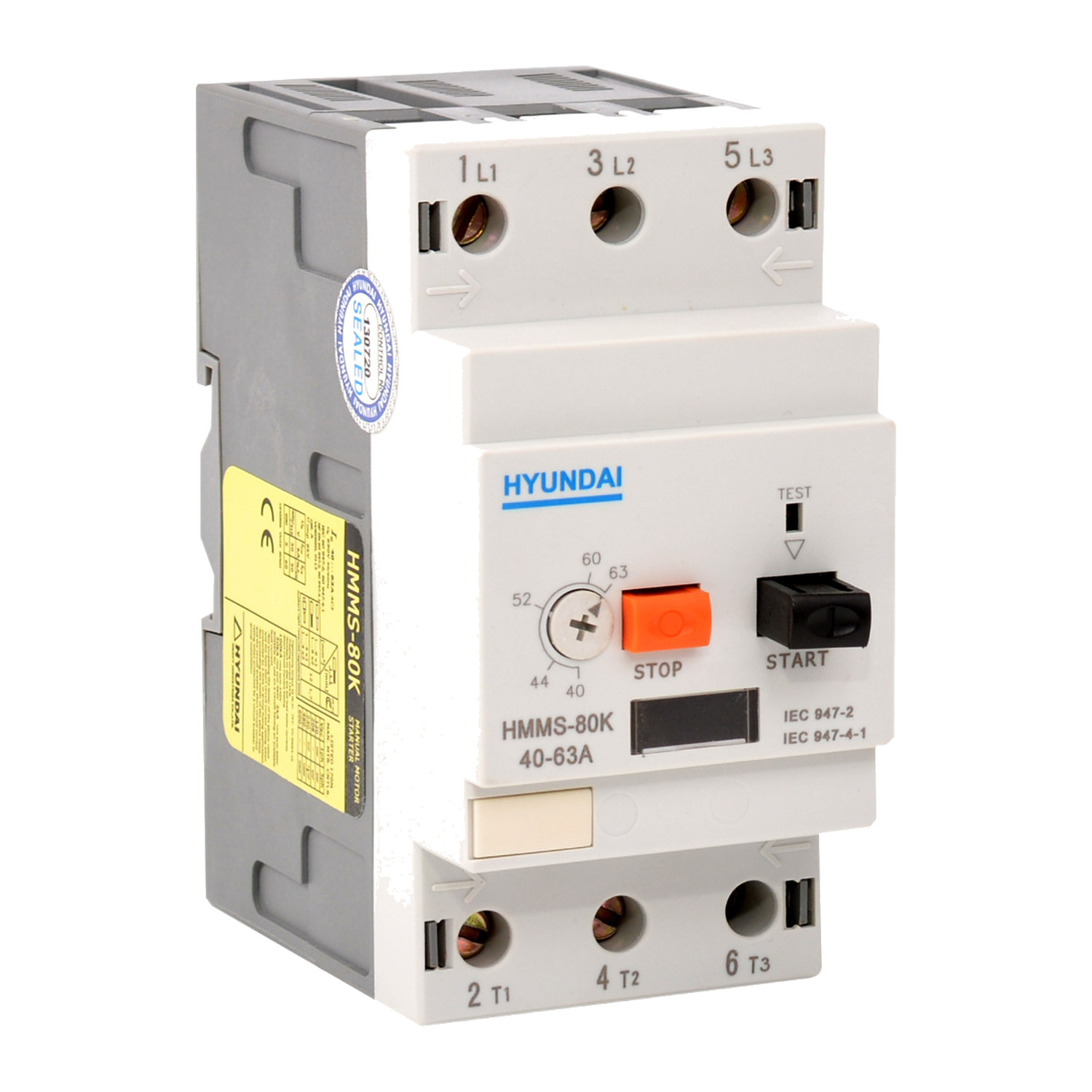

تصویر محصول عکس واقعی HMMS-80K با برچسب رنج 40-63A است.
