کنتاکتور 100 آمپر هیوندای HGC100 بزرگ‌ترین مدل گروه 50 تا 100 آمپر خانواده HGC است و طبق لیست قیمت هیوندای با بوبین 220V AC و دو کنتاکت کمکی باز و بسته (2NO+2NC) ارائه می‌شود. توان اسمی آن در دسته AC3 و ولتاژ 380 تا 440 ولت، 55 کیلووات است؛ یعنی مناسب موتورهای سه فاز تا همین توان در راه‌اندازی مستقیم.
مشخصات الکتریکی
| پارامتر | مقدار |
|---|---|
| AC3 در 200–240V | 30kW / 100A |
| AC3 در 380–440V | 55kW / 100A |
| AC3 در 500–550V | 55kW / 85A |
| AC3 در 660–690V | 50kW / 65A |
| AC4 در 380–440V | 33kW / 68A |
| جریان حرارتی AC1 (Ith) | 145A |
| Ui / Ue / Uimp | 1000V / 690V / 8kV |
| عمر الکتریکی AC3 / مکانیکی | 2,000,000 / 10,000,000 بار |
| بوبین (طبق لیست) | 220V AC |
| کنتاکت کمکی | 2NO + 2NC |
کاربرد در بارهای غیرموتوری
کنتاکتور فقط برای موتور نیست. کاتالوگ هیوندای ظرفیت HGC100 را برای بارهای دیگر هم مشخص کرده است:
- بار اهمی (AC1): تا 145 آمپر، مثل المنت‌های حرارتی و کوره‌های مقاومتی
- ترانسفورماتور سه فاز: 18kVA در 220V و 35kVA در 440V (به شرط جریان هجومی کمتر از 30 برابر جریان نامی)
- خازن سه فاز: 24kVAR در 220V و 48kVAR در 440V
برای بانک‌های خازنی، کنتاکتور مخصوص خازن مثل کنتاکتور خازنی هیمل 20 کیلووار طراحی شده که جریان هجومی خازن را محدود می‌کند.
کاربردهای رایج
HGC100 معمولاً در این موارد دیده می‌شود: راه‌اندازی مستقیم پمپ‌ها و کمپرسورهای تا 55 کیلووات، کنتاکتور اصلی و مثلث در راه‌اندازهای ستاره–مثلث موتورهای تا همین توان، قطع و وصل گرمکن‌ها و کوره‌های مقاومتی تا 145 آمپر، و قطع و وصل فیدرهای تغذیه در تابلوهای توزیع که باید از راه دور یا با فرمان خودکار کنترل شوند.
ابعاد و نصب
ابعاد نسخه AC این مدل 70 × 146 × 153 میلی‌متر (عرض × ارتفاع × عمق) است و هم با پیچ و هم روی ریل DIN نصب می‌شود. HGC75، HGC85 و HGC100 در کاتالوگ ابعاد یکسانی دارند. کاتالوگ یادآوری می‌کند که در مدل‌های HGC9 تا HGC100، ترمینال‌های A1 و A2 بوبین در دو طرف کنتاکتور به هم متصل‌اند و هنگام سیم‌کشی باید مراقب اتصال کوتاه بود.
در راه‌اندازی ستاره–مثلث
طبق جدول کاتالوگ برای 380 تا 440 ولت، برای موتور 55 کیلووات ترکیب HGC100 (اصلی) + HGC100 (مثلث) + HGC50 (ستاره) با رله حرارتی HGT100K پیشنهاد شده است.
بوبین
کاتالوگ برای HGC75 تا HGC100 مصرف بوبین AC را در لحظه وصل 300VA و در حالت نگهداری 25VA (10W) اعلام کرده است. زمان وصل کنتاکت اصلی بین 15 تا 30 میلی‌ثانیه است. چون جریان لحظه وصل بوبین در این اندازه قابل توجه است، ترانسفورماتور و فیوز مدار فرمان باید برای آن مناسب باشد، به‌ویژه وقتی چند کنتاکتور همزمان وصل می‌شوند.
چک‌لیست انتخاب
- جریان پلاک موتور کمتر یا مساوی 100 آمپر در دسته AC3 باشد.
- ولتاژ بوبین (220V AC) با مدار فرمان تابلو یکی باشد.
- برای حفاظت اضافه‌بار، رله حرارتی هم‌خانواده پیش‌بینی شود.
- اگر راه‌اندازی نرم لازم است، سافت استارترها را در نظر بگیرید.

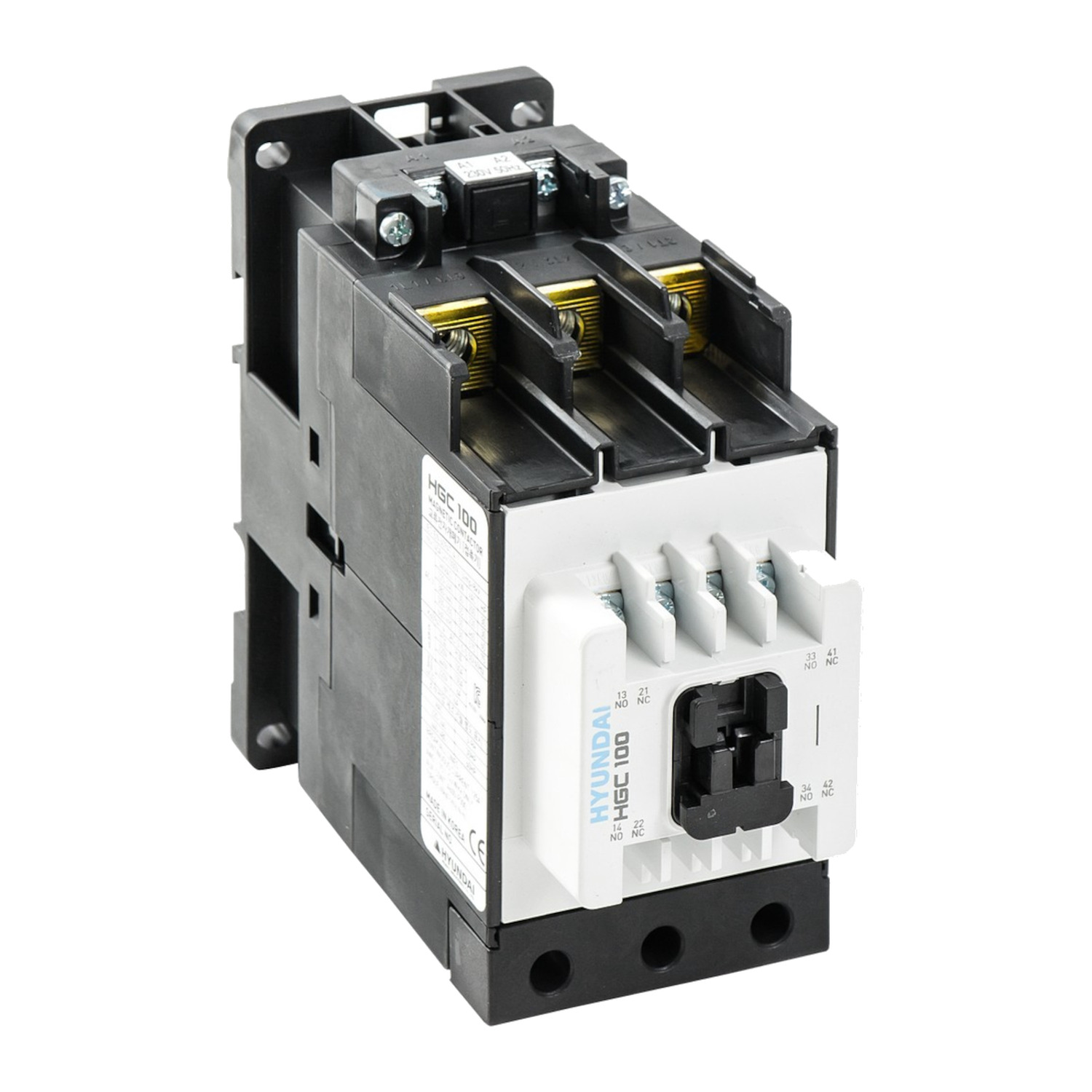

سایر تجهیزات در دسته قطعات برق صنعتی فهرست شده‌اند. تصویر محصول عکس واقعی کنتاکتور HGC100 است.
