توضیحات
مشخصات در یک نگاه
| محصول | کلید کامپکت (MCCB) هیوندای، فریم HGM400 |
|---|---|
| جریان نامی | 400 آمپر |
| تعداد پل | 3 |
| نوع حفاظت | حرارتی قابل تنظیم، مغناطیسی ثابت |
| محدوده تنظیم حرارتی | 0.63 – 0.8 – 1.0 × In (حدود 252 / 320 / 400 آمپر) |
| قطع لحظه‌ای | 10 × In |
| Icu در 380/415V | 45kA |
| Ics | 100% Icu |
| Icm در 380/415V | 95kA پیک |
| Ui / Ue / Uimp | 1000V / 690V / 8kV |
| ابعاد سه پل | 140 × 257 × 110 میلی‌متر |
| وزن سه پل | حدود 4.5 کیلوگرم |
| عمر مکانیکی / الکتریکی | 4,000 / 1,000 بار |
| استاندارد | IEC 60947-2، دسته بهره‌برداری A، مناسب برای ایزولاسیون |
این کلید دقیقاً کدام مدل است؟
کلید کامپکت 400 آمپر هیوندای در لیست قیمت با عبارت «کلید اتوماتیک کامپکت حرارتی–مغناطیسی، قابل تنظیم حرارتی، غیرقابل تنظیم مغناطیسی، 400 آمپر، سه پل، 45KA، 380/415V AC» آمده و کد مدل ذکر نشده است. در کاتالوگ رسمی HGM، فریم 400 آمپر چهار سطح قطع دارد: E با 45kA، S با 65kA، H با 85kA و L با 100kA (همه در 380/415 ولت). چون قدرت قطع اعلام‌شده 45kA است، این کلید با HGM400E منطبق است. حرف E در اینجا از روی قدرت قطع استنتاج شده و پیش از سفارش عمده بهتر است از روی برچسب کالا تأیید شود.
چه زمانی 400 آمپر قابل تنظیم انتخاب مناسبی است؟
محدوده تنظیم این فریم بازتر از فریم‌های کوچک‌تر است و از 0.63 تا 1.0 برابر جریان نامی را پوشش می‌دهد. یعنی یک کلید 400 آمپر می‌تواند برای بارهای حدود 250 تا 400 آمپر تنظیم شود. این انعطاف در پروژه‌هایی که بار نهایی هنوز قطعی نیست یا قرار است در آینده افزایش یابد مفید است. کاربردهای رایج:
- کلید اصلی تابلوهای توزیع کارخانه‌ها و ساختمان‌های تجاری
- کلید خروجی ژنراتورهای دیزلی در کنار تابلو کنترل ژنراتور
- حفاظت فیدرهای پرقدرت موتورخانه و تأسیسات
ملاحظات نصب
ارتفاع 257 میلی‌متر و عمق 110 میلی‌متری این فریم در طراحی جانمایی تابلو باید لحاظ شود. کاتالوگ برای HGM400 سه روش اتصال معرفی کرده است: اتصال جلو با پیچ ترمینال، اتصال از پشت با کابل افقی یا عمودی، و نسخه پلاگین برای تابلوهای سوئیچ‌گیر. لوازم جانبی داخلی مانند کنتاکت کمکی، آلارم، شنت و بوبین افت ولتاژ و لوازم خارجی مانند دسته گردان، موتور عملگر، اینترلاک مکانیکی، درپوش ترمینال و شینه رابط برای این فریم پیش‌بینی شده‌اند.
برای بارهای کمتر از 250 آمپر، مدل‌های کوچک‌تر مثل کلید 200 آمپر هیوندای اقتصادی‌ترند. سایر کلیدهای این گروه در بخش کلید کامپکت فهرست شده‌اند.
جریان‌های نامی موجود در فریم 400 آمپر هیوندای 250، 300، 350 و 400 آمپر است. طبق یادداشت کاتالوگ، نسخه قابل تنظیم برای جریان‌های بالاتر از 300 آمپر عرضه می‌شود.
دو پرسش رایج
تفاوت این مدل با کلید 400 آمپر غیرقابل تنظیم هیوندای چیست؟
هر دو در لیست قیمت با قدرت قطع 45kA آمده‌اند. تفاوت در شاسی تنظیم حرارتی است: در نسخه قابل تنظیم می‌توانید حفاظت اضافه‌بار را روی 0.63، 0.8 یا 1.0 برابر جریان نامی بگذارید.

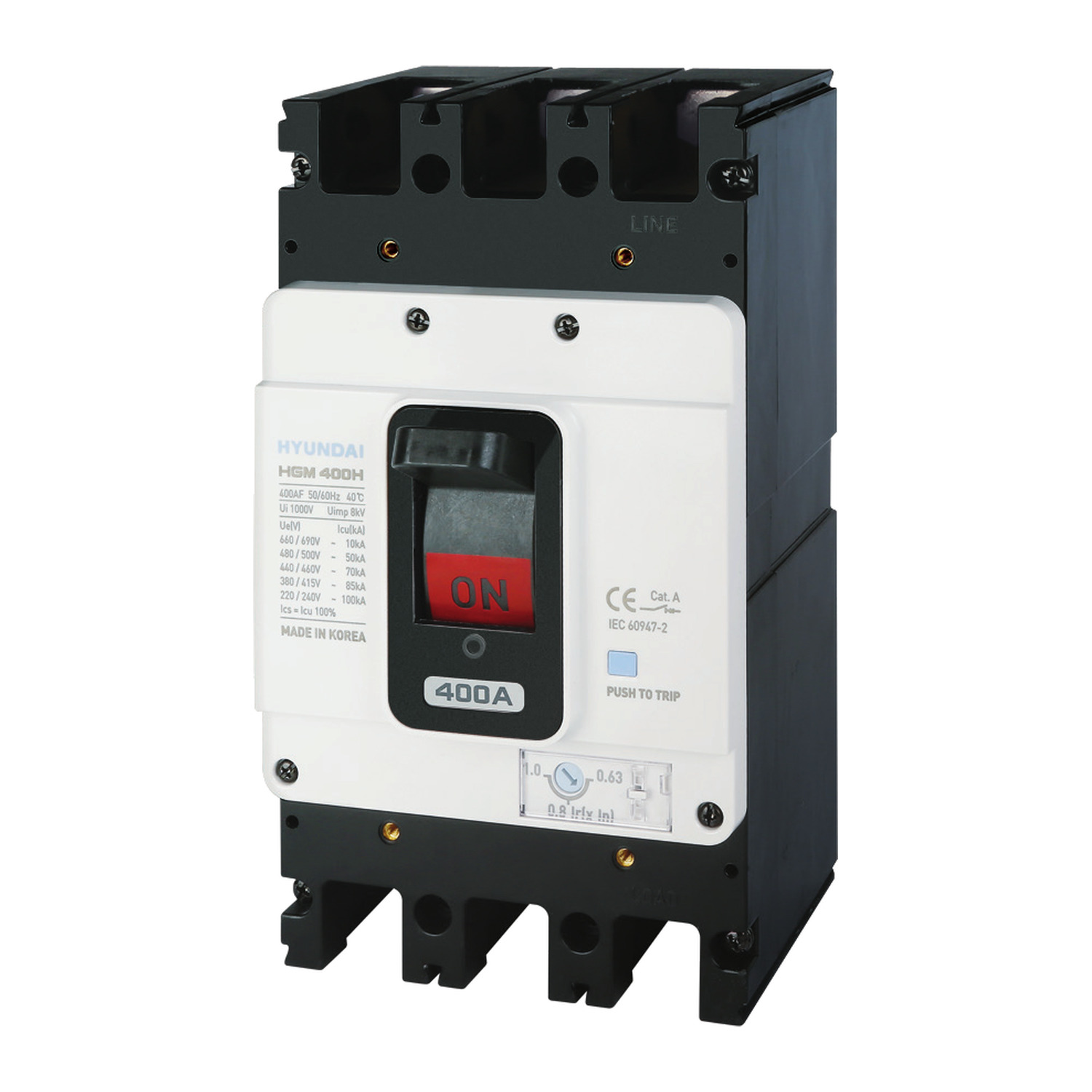

تصویر محصول با برچسب HGM400H است؛ مشکلی ندارد؟
تصویر، رندر رسمی فریم HGM400 از کاتالوگ هیوندای است. بدنه و شاسی تنظیم در سطوح قطع مختلف یک فریم یکسان است و تفاوت فقط در برچسب مشخصات است.
