توضیحات
کلید کامپکت هیوندای HGP630 در نسخه حرارتی–مغناطیسی تمام قابل تنظیم برای مدارهایی ساخته شده است که در آن‌ها حفاظت ثابت کافی نیست؛ جایی که باید هم آستانه اضافه‌بار و هم آستانه قطع لحظه‌ای را با شرایط شبکه هماهنگ کرد. لیست قیمت هیوندای این کالا را به صورت «تمام قابل تنظیم، 630 آمپر، سه پل، 50KA، 380/415V AC» معرفی کرده است.
واحد تریپ MTM؛ قلب کلید
کلیدهای HGP به جای واحد حفاظتی ثابت، واحد تریپ قابل تعویض دارند. در فریم 400 و 630 آمپر سه نوع واحد حرارتی–مغناطیسی وجود دارد:
- MTM-63-FF: حرارتی و مغناطیسی هر دو ثابت
- MTM-63-JF: حرارتی قابل تنظیم، مغناطیسی ثابت
- MTM-63-JJ: حرارتی و مغناطیسی هر دو قابل تنظیم
عبارت «تمام قابل تنظیم» در لیست قیمت با نوع JJ مطابقت دارد. سطح قطع منطبق با 50kA هم در کاتالوگ HGP630، سطح F است؛ پس مدل استنتاجی این کالا HGP630F با تریپ MTM-63-JJ است. این کد در لیست قیمت درج نشده و پیش از سفارش باید از روی پلاک کالا تأیید شود.
پله‌های تنظیم برای 630 آمپر
تنظیم حرارتی Ir روی 0.8، 0.9 یا 1.0 برابر In، یعنی حدود 504، 567 و 630 آمپر. تنظیم قطع لحظه‌ای Ii روی 5 تا 10 برابر In، یعنی حدود 3150 تا 6300 آمپر.
هماهنگی با تجهیزات پایین‌دست
در تابلوهای بزرگ، کلید ورودی باید طوری تنظیم شود که با خطا در یک فیدر خروجی، فقط کلید همان فیدر عمل کند. امکان تغییر Ii در این کلید به طراح اجازه می‌دهد آستانه قطع لحظه‌ای ورودی را بالاتر از کلیدهای خروجی قرار دهد. انجام این هماهنگی نیازمند منحنی‌های مشخصه کلیدهاست که در کاتالوگ هیوندای ارائه شده است.
مشخصات فنی
| سری / فریم | HGP630 – 630AF |
|---|---|
| جریان نامی | 630 آمپر (فریم شامل 500 و 630 آمپر) |
| تعداد پل | 3 |
| Icu | 50kA در 380/415V؛ 36kA در 440/460V؛ 25kA در 480/500V |
| Ics | 100% Icu |
| Icm در 380/415V | 105kA پیک |
| Ui / Ue / Uimp | 1000V / 690V / 8kV |
| ابعاد سه پل | 140 × 260 × 110 میلی‌متر |
| وزن سه پل | حدود 5.4 کیلوگرم |
| عمر مکانیکی / الکتریکی | 20,000 / 4,000 بار |
| استاندارد | IEC 60947-2 |
تفاوت با HGM630
کلید HGM630 قابل تنظیم فقط تنظیم حرارتی (0.63 تا 1.0 × In) دارد و قطع لحظه‌ای آن روی 10 × In ثابت است؛ ابعادش هم بزرگ‌تر است (210 × 280 × 110 میلی‌متر). HGP630 در ابعاد کوچک‌تر، امکان تنظیم قطع لحظه‌ای را هم فراهم می‌کند. انتخاب بین این دو به نیاز شما به هماهنگی حفاظتی و فضای داخل تابلو بستگی دارد.
کاربردها
کلید ورودی تابلوهای اصلی، خروجی ترانسفورماتور و خروجی ژنراتورهای بزرگ، به‌ویژه وقتی بارهایی با جریان راه‌اندازی بالا روی شبکه هستند. این کلید در کنار تابلوی چنج اور ژنراتور یا در تابلوهای برق صنعتی به کار می‌رود. سایر کلیدهای هیوندای را در دسته کلید اتوماتیک ببینید.

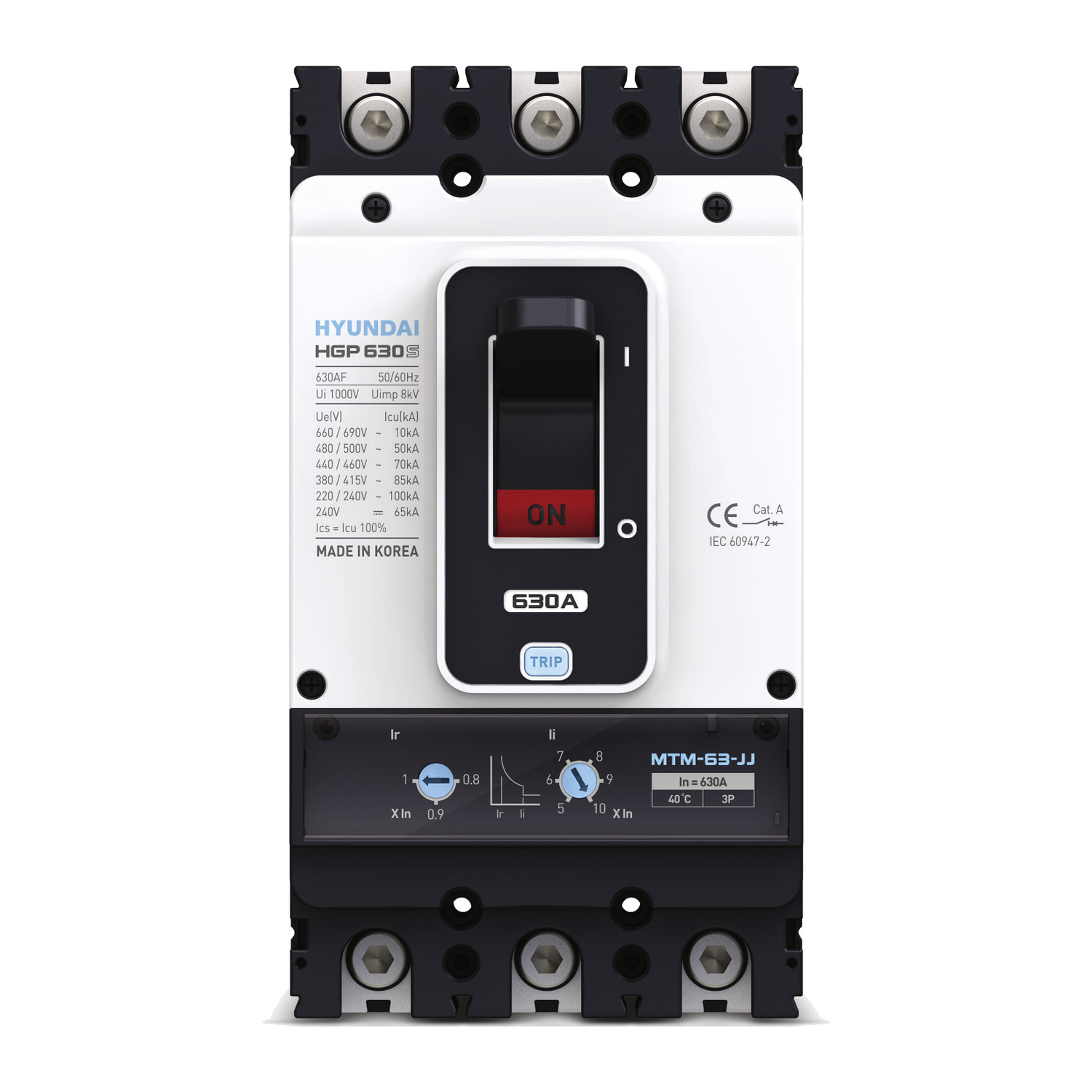

تصویر محصول رندر رسمی HGP630 با تریپ MTM-63-JJ از کاتالوگ هیوندای است. برچسب روی تصویر مربوط به سطح قطع S است؛ بدنه و واحد تریپ در سطوح قطع مختلف ظاهر یکسان دارند. همین تصویر برای HGP400 هم استفاده شده است.
