کلید مینیاتوری دو پل 32 آمپر هیوندای از سری HGD63N (نوع Deluxe) با قدرت قطع 6 کیلوآمپر، برای حفاظت مدارهای تکفاز و دوفاز در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. لیست قیمت هیوندای این کلید را با مشخصات «2 پل، 32A، 6KA، تیپ B و C، کاربرد موتوری – روشنایی» آورده است. این کالا نسخه تیپ C است که برچسب C32 روی تصویر آن دیده می‌شود.
تیپ B یا تیپ C؟
حرف تیپ نشان می‌دهد کلید در چه جریانی به صورت لحظه‌ای قطع می‌کند. طبق کاتالوگ هیوندای:
- تیپ B: قطع لحظه‌ای در 3 تا 5 برابر جریان نامی؛ مناسب روشنایی و بارهای اهمی بدون جریان هجومی
- تیپ C: قطع لحظه‌ای در 5 تا 10 برابر جریان نامی؛ مناسب بارهای دارای جریان راه‌اندازی مثل موتورهای کوچک، پمپ‌ها و ترانسفورماتورهای کوچک
برای کلید 32 آمپر تیپ C یعنی قطع لحظه‌ای بین حدود 160 تا 320 آمپر. در لیست قیمت هیوندای، تیپ‌های B و C هم‌قیمت آمده‌اند.
مشخصات فنی سری HGD63N
| برند / سری | هیوندای – HGD63N، فریم 63AF |
|---|---|
| جریان نامی | 32 آمپر |
| تعداد پل | 2 |
| قدرت قطع Icn | 6kA (Ics = 100% Icn) |
| ولتاژ نامی | AC 240/415V، فرکانس 50/60Hz |
| ولتاژ عایقی / ضربه | 500V / 4kV |
| کلاس محدودکنندگی انرژی | 3 |
| عمر الکتریکی / مکانیکی | 10,000 / 20,000 بار |
| دمای کار | 40- تا 55+ درجه سانتی‌گراد |
| ترمینال | تا 35 میلی‌متر مربع، گشتاور 2 نیوتن‌متر |
| درجه حفاظت | IP20 |
| ابعاد هر پل | 87.5 × 71.7 × 17.7 میلی‌متر (ارتفاع × عمق × عرض) |
| وزن هر پل | 0.125 کیلوگرم |
| نشانگر وضعیت | قرمز = وصل، سبز = قطع |
| استاندارد | IEC/EN 60898-1 |
کاربرد کلید دو پل
کلید دو پل هر دو سیم فاز و نول (یا دو فاز) را با هم قطع می‌کند. این ویژگی در ورودی تابلوهای تکفاز، مدارهای تغذیه دستگاه‌های تکفاز صنعتی، مدار فرمان تابلوها و تغذیه شارژر باتری و تجهیزات کنترلی تابلو ژنراتور کاربرد دارد. بدنه از ترموپلاستیک مقاوم در برابر شعله ساخته شده و روی ریل DIN استاندارد 35 میلی‌متر نصب می‌شود.
لوازم جانبی
طبق کاتالوگ، روی سمت چپ کلیدهای HGD63N می‌توان کنتاکت کمکی (AUX)، کنتاکت آلارم (ALT)، بوبین شنت (SHT)، بوبین افت ولتاژ (UVT) و رله اضافه ولتاژ (OVT) نصب کرد. اتصال شینه از پایین با شینه شانه‌ای پین یا فورک انجام می‌شود.
ساختار و ویژگی‌های بدنه
روی جلوی کلید، نام مدل HGD 63N، عدد 6000 (قدرت قطع به آمپر)، عدد 3 (کلاس محدودکنندگی انرژی) و C32 (تیپ و جریان) درج شده است. پنجره نشانگر وضعیت با رنگ قرمز حالت وصل و با رنگ سبز حالت قطع را نشان می‌دهد. مقاومت در برابر لرزش 3g و مقاومت در برابر ضربه با سقوط آزاد 40 میلی‌متری در کاتالوگ اعلام شده است. کلید را می‌توان به صورت عمودی یا افقی نصب کرد.
نکات انتخاب
- جریان نامی کلید باید متناسب با سطح مقطع کابل مدار باشد، نه فقط جریان مصرف‌کننده.
- قدرت قطع 6kA باید از جریان اتصال کوتاه محل نصب بیشتر باشد.
- برای بارهای موتوری تیپ C و برای روشنایی تیپ B را انتخاب کنید.
سایر مینیاتوری‌ها در بخش کلیدهای مینیاتوری و تجهیزات مرتبط در تجهیزات توزیع نهایی فهرست شده‌اند. برای مقایسه با برند دیگر، مینیاتوری تک پل هیمل HDB3W را هم ببینید.

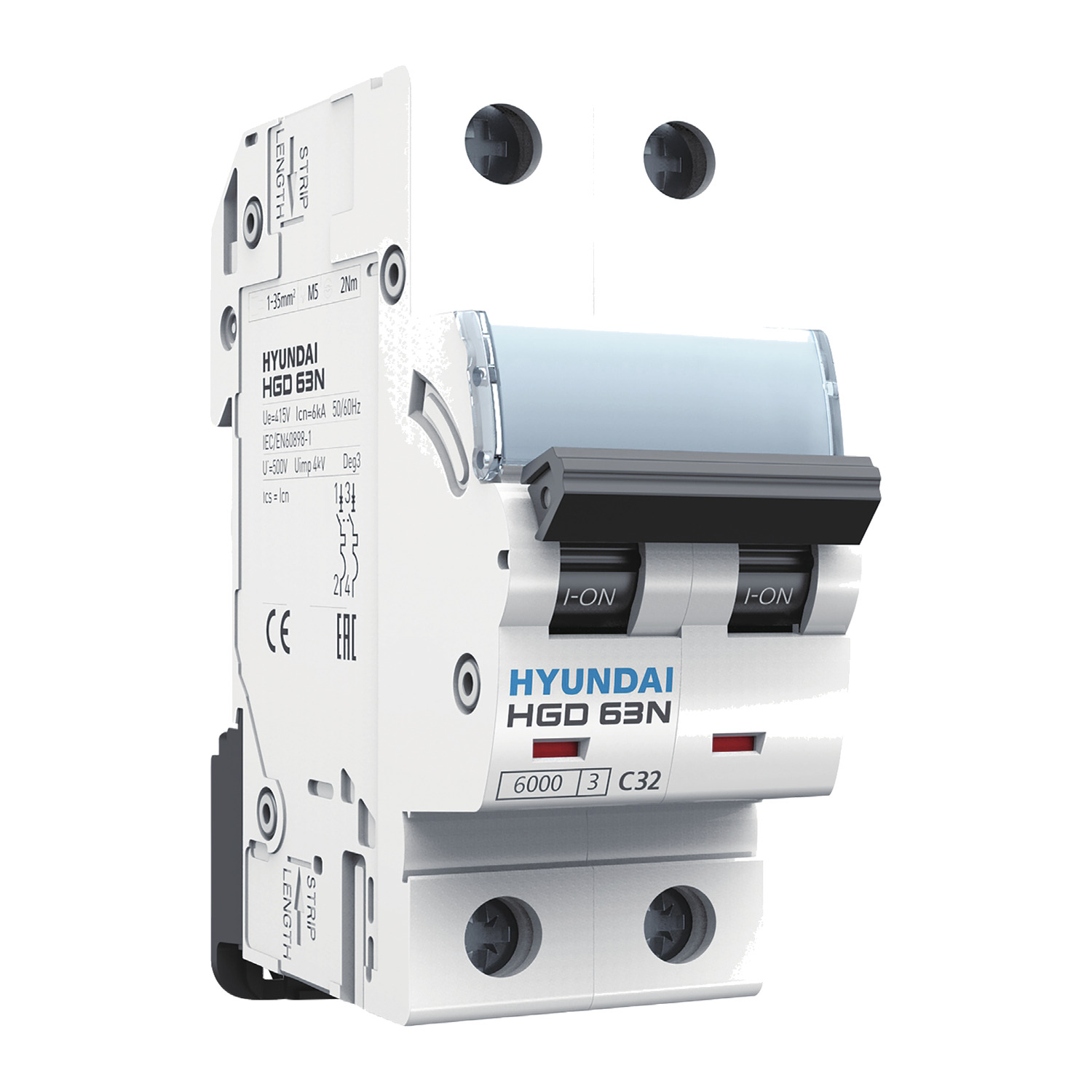

تصویر محصول رندر رسمی HGD63N دو پل C32 از کاتالوگ هیوندای است.
