کنتاکتور 9 آمپر هیوندای HGC9 کوچک‌ترین عضو خانواده کنتاکتورهای HGC ساخت HD Hyundai Electric است. طبق لیست قیمت هیوندای، این مدل با بوبین 220 ولت AC، یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته (1NO+1NC) و توان 4 کیلووات در دسته کاری AC3 عرضه می‌شود. کاربرد اصلی آن قطع و وصل موتورهای سه فاز کوچک، فن‌ها، پمپ‌ها و مدارهای فرمان در تابلوهای صنعتی است.
ظرفیت کنتاکتور در دسته‌های کاری مختلف
توان قابل کنترل یک کنتاکتور به ولتاژ و نوع بار بستگی دارد. جدول زیر از کاتالوگ رسمی HGC برای این مدل استخراج شده است:
| ولتاژ کاری | AC3 (کیلووات / آمپر) | AC4 (کیلووات / آمپر) |
|---|---|---|
| 200 – 240V | 2.5kW / 9A | 1.5kW / 8A |
| 380 – 440V | 4kW / 9A | 2.2kW / 6A |
| 500 – 550V | 4kW / 7A | – |
| 660 – 690V | 4kW / 6A | – |
دسته AC3 مربوط به راه‌اندازی و قطع موتورهای القایی قفس سنجابی در حالت کار عادی است. دسته AC4 شرایط سنگین‌تری مثل ترمز با جریان معکوس و قطع و وصل‌های پی‌درپی را پوشش می‌دهد. جریان حرارتی (AC1) این کنتاکتور 25 آمپر است و برای بارهای اهمی تا همین مقدار قابل استفاده است.
کنتاکت کمکی 1NO+1NC به چه کار می‌آید؟
کنتاکت باز کمکی معمولاً برای مدار خودنگهدار (پس از رها کردن شستی استارت) استفاده می‌شود و کنتاکت بسته برای اینترلاک یا روشن کردن چراغ سیگنال در حالت خاموش. اگر به کنتاکت بیشتری نیاز داشته باشید، کاتالوگ هیوندای بلوک کنتاکت کمکی 2NO+2NC را برای نصب روی جلو یا کنار کنتاکتور پیش‌بینی کرده است.
مشخصات تکمیلی
- ولتاژ عایقی Ui: 800V؛ ولتاژ کاری Ue تا 690V؛ ولتاژ ضربه 6kV
- عمر الکتریکی AC3: 2,500,000 بار؛ عمر مکانیکی: 15,000,000 بار
- نصب: پیچی یا روی ریل DIN
- ابعاد نسخه AC (عرض × ارتفاع × عمق): 45 × 94.2 × 91.1 میلی‌متر
- استاندارد مرجع: IEC 60947-4-1
- بوبین طبق لیست: 220V AC
کاربردهای رایج
- راه‌اندازی مستقیم موتورهای سه فاز تا 4 کیلووات در شبکه 380 تا 440 ولت
- کنترل فن‌های تهویه، پمپ‌های کوچک و کمپرسورهای سبک
- قطع و وصل گرمکن‌ها و بارهای اهمی تا 25 آمپر (AC1)
- مدارهای فرمان و اینترلاک در تابلوهای کنترل
مصرف بوبین AC این مدل طبق کاتالوگ در لحظه وصل 80VA و در حالت نگهداری 11VA (2.75W) است و زمان وصل کنتاکت اصلی پس از برق‌دار شدن بوبین AC بین 12 تا 30 میلی‌ثانیه اعلام شده است.
چند نکته پیش از خرید
- جریان نامی موتور را از پلاک آن بخوانید؛ جریان AC3 کنتاکتور باید برابر یا بیشتر از آن باشد.
- ولتاژ بوبین را با ولتاژ مدار فرمان تابلو مقایسه کنید. کاتالوگ اعلام می‌کند بوبین در 85 تا 110 درصد ولتاژ نامی عمل می‌کند و ولتاژ بالاتر از نامی به بوبین آسیب می‌زند.
- برای حفاظت اضافه‌بار موتور، کنتاکتور به تنهایی کافی نیست و باید همراه رله حرارتی یا کلید حرارتی (راه‌انداز موتور) استفاده شود.
در موتورهایی که به راه‌اندازی نرم نیاز دارند، به جای راه‌اندازی مستقیم می‌توان از سافت استارتر 11 کیلووات هیمل استفاده کرد. سایر تجهیزات را در دسته قطعات برق صنعتی و برای حفاظت مدار فرمان، کلیدهای مینیاتوری را ببینید.

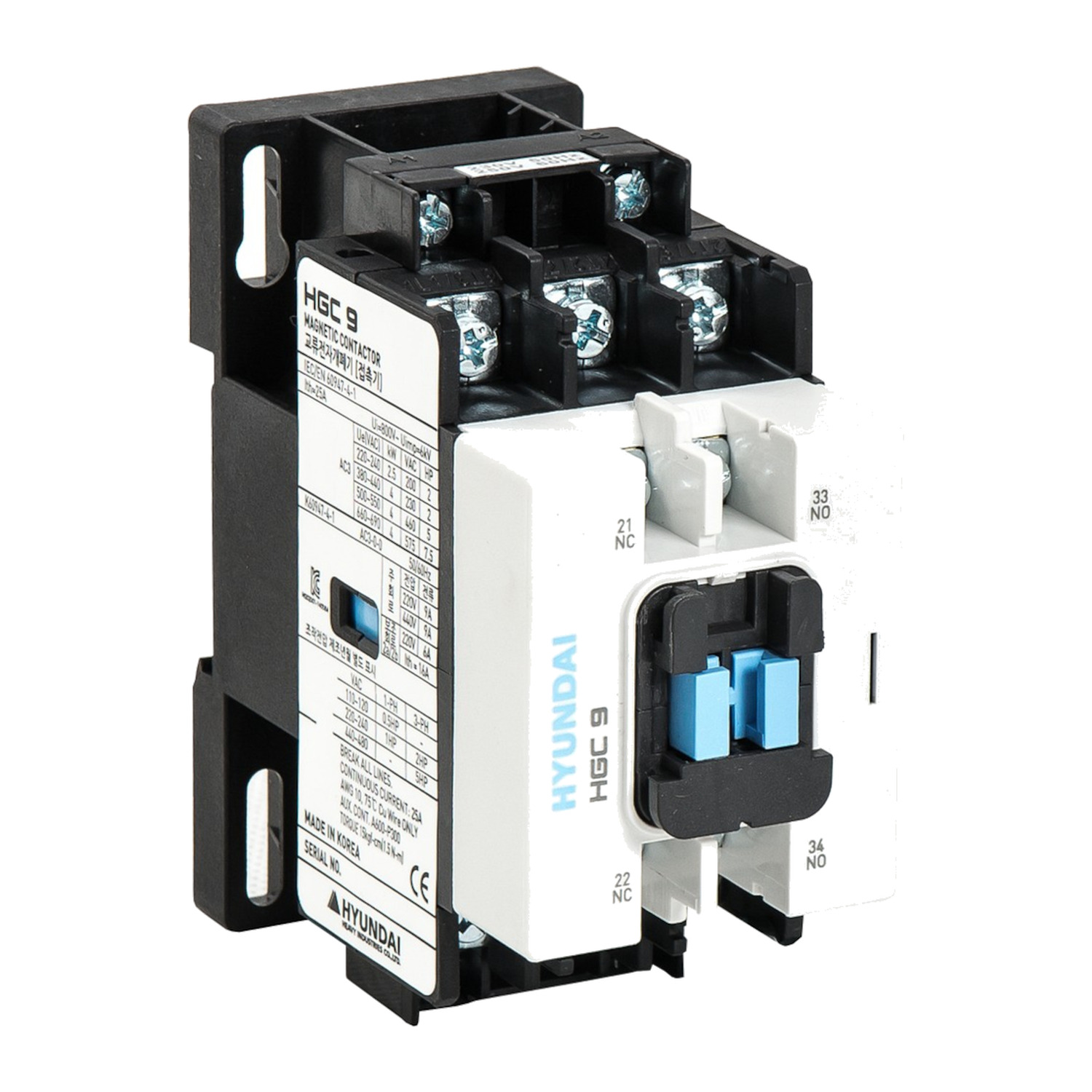

تصویر این محصول عکس واقعی کنتاکتور HGC9 با کنتاکت‌های کمکی 21-22 (NC) و 33-34 (NO) است.
